PCBA 摄像头核心主板方案

发布时间:2022-04-27 21:55


一、产品概述


搭载iCatch V39M‍芯片,内置2GB DDR3,最高支持4K@60FPS,4K@30FPS,1080P@120FPSH.264编码的视频。板载支持Type-C 、TF存储卡(最高512G)、支持录音、2个控按键、蜂鸣器、电池供电等。可支持HDMI、Wifi、显示屏、CVBS、音频IC、镜头模组、Uart*3、I2C*2、SPI*4PWM*2、MIC等扩展接口。板框尺寸为38*38mm 广泛应用于航拍无人机、迷你DV可穿戴设备、运动相机人脸识别、USB摄像头等摄像产品。

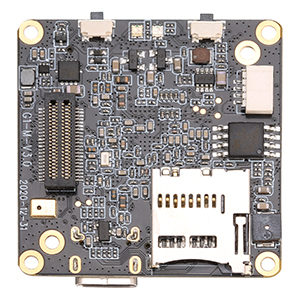

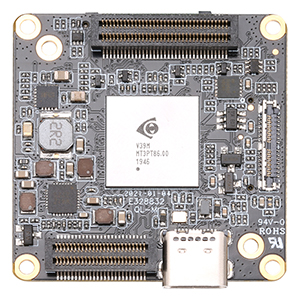

ABUIABACGAAgtoDe-QUovt7FuQIwrAI4rAI                 ABUIABACGAAgtoDe-QUooPT99wYwrAI4rAI




二、规格参数


2.1 硬件规格


项目参数说明项目参数说明
产品名称G1-M-V3.0 PCBA(V39M)规格型号G1-M-V3.0
硬件版本G1-M-V3.0主控芯片(DSP)iCatch V39M
Sensor接口MIPI电池电压7.7V高压锂电池
存储类型

外置TF卡,支持8G~512G class 10及以上卡,推荐使用U3

Type-C接口Type-C USB 5V连电脑U盘模式;连电脑PCCAM(摄像头)模式
指示灯类型三色灯(红灯、绿灯、蓝灯)按键类型电源键(A键)、OK键(B键)
工作温度-10-+60°C储存温度-20-+80°C

湿度Humidity

20%-80%PCB尺寸38*38MM
PCB螺丝孔间距外(34MM*4个),内(28MM*2个)PCB螺丝孔直径2MM
可支持的图像传感器(Sensor)

Sony IMX377(12M)    ②Sony IMX258 (13M)    ③Sony IMX317 (8M)

④Sony IMX290 (2M)

扩展接口HDMI、Wifi、显示屏、CVBS、音频IC、镜头模组、Uart*3、I2C、SPIMIC


2.2 软件基本功能规格


项目参数说明
视频分辨率4K、2.7K、1080P、720P
视频帧率24fps 、25fps 、30fps 、48fps、50fps、60fps 、120fps、240fp
拍照分辨率20M、12M、10M、8M
USB摄像头分辨率H.264:4K@30FPS,1080P@60FPS/30FPS,720P@60FPS/30FPS
MJPG:4K@30FPS,1080P@30FPS,720P@30FPS
YUV:480P@30FPS
HDMI输出分辨率4K@30FPS,1080P@60FPS/30FPS,720P@60FPS/30FPS
慢动作

关、4K2X、1080P4X、720P8X

畸变校正关、开
EIS关、开
视频文件分段无限、1分钟、5分钟
循环录像关、开
连拍支持
抓拍支持
录像启停功能支持
时间戳记关、日期、日期时间
延时拍照关、3秒、5秒、7秒
缩时照片间隔关、3秒、5秒、10秒、30秒、1分钟
缩时照片持续时间关、5分钟、10分钟、15分钟、20分钟、30分钟、60分钟
录像延时间隔关、1秒、2秒、3秒、4秒、5秒、6秒、7秒、8秒、10秒、13秒15秒、20秒、25秒、30秒、40秒、60秒
缩时录像持续时间无限制、5分钟、10分钟、20分钟、30分钟、1小时、2小时、3小时、5小时
自动关机关闭、1分钟、5分钟、10分钟、15分钟
光源频率

自动、50Hz、60Hz

按键音开、关
显示屏亮度低、中、高
显示设置标准、全屏
语言

简体中文、繁体中文、English

格式化支持
恢复出厂设置支持


注意:实际的分辨率,根据搭配的sensor不同会有所不同;详细请参照相应的模组的规格书。

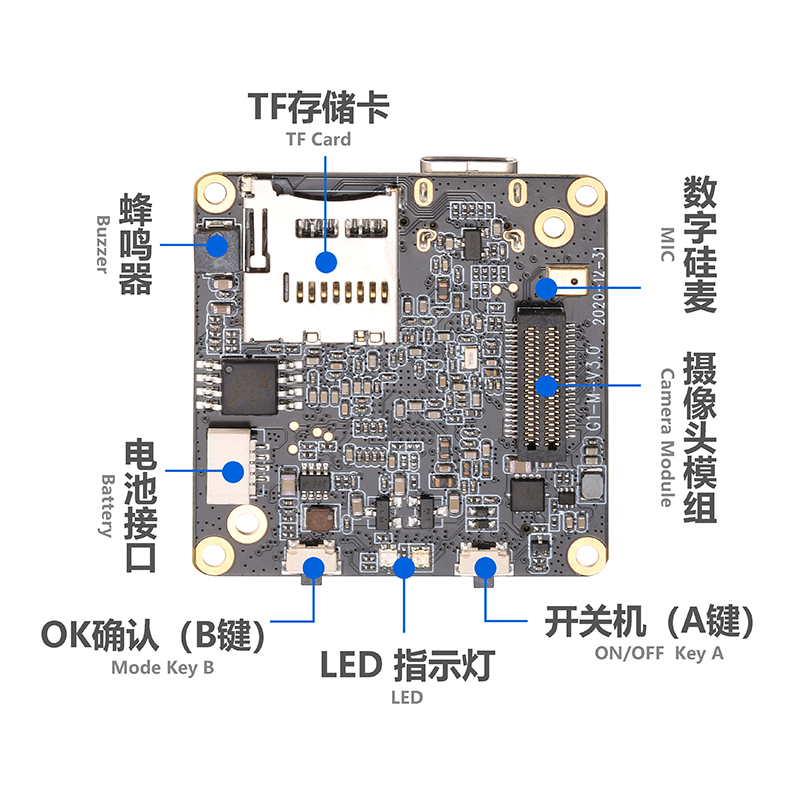

三、硬件接口功能说明

ABUIABACGAAg3vrd-QUogOH3qQIwoAY42AQ

USB Type-C接口

此接口支持USB标准的5V电源输入,可为主板供电,为电池(推荐7.7V电池)充电。连接电脑可直接读取TF卡内文件,当作U使用。还可以当作PCCAM USB摄像头使用。在USB接口上保留了一路相机控制串口UART3和一路相机调试串口UART1(串口功能可搭配G1-USB串口调试板使用)。连电脑U盘模式:插入TF卡,USB的另一端连接电脑,默认开机后自动进入U盘模式。连电脑PCCAM模式:插入TF卡,USB的另一端连接电脑,开机后自动进入U盘模式,短按B键切换到PCCAM摄像头模式。(右键单击电脑“计算机”,在弹出的提示框中点击左键进入“管理”,“设备管理器”,可在“图像设备”中看到识别到相机的名称Wasintek camera 。打开摄像头工具“amcap.exe”,可以看到当前设备预览画面)。给电池充电:使用电源适配器(推荐5V2A给机器电池充电充电过程中红灯常亮,充满电绿灯常亮。


ABUIABACGAAg3vrd-QUosMfitAUwoAY42AQ

摄像头模组:

通过此接口可扩展多款MIPI Sensor,IR-CUT功能,LED补光灯*2组,串口UART2,电池电源输出,变焦镜头接口,微型三轴云台等功能。


ABUIABACGAAg6N_PkgYozdq44wEw5Bk4lAo使用电池供电

6.6V(低电关机)~8.8V,推荐使用7.7V高压高密度电池。特别注意:最高可支持12V接入,接入非7.7V型电池电源时,不可使用USB接口充电




四、LED灯指示说明:


位置

颜色

开机

录像预览模式

录像时

拍照预览模式

拍照

回放模式设置模式

功能指示灯

红灯

常亮

常亮

闪烁

/

/

红绿蓝全亮(白灯)

/

绿灯

/

/

/

常亮

熄灭一下

/

蓝灯

/

/

/

/

/

常亮

备注“/”表示指示灯不亮




五、按键使用说明:


类别模式或状态功能
电源键/模式键A键)开关机长按1秒开关机
待机短按切换模式,即切换拍照/录像、最近使用功能;短按返回上级菜单;短按设置模式界面时,来回切换;在菜单选项内或子菜单目录下,短按为菜单下翻
录制中短按暂停和继续录制
确认键/拍摄键B键)待机

录像模式短按开始录制;

拍照模式短按拍摄照片;

拍照模式下长按2秒开始连拍

录制中短按停止录像保存文件

长按2秒截帧拍照;长按5秒连续截帧拍照
设置模式短按确认

长按2秒返回
回放模式在回放模式时,短按打开视频并播放;短按打开照片预览;短按打开音频并播放;

播放视频或音频时,单击暂停或继续播放

预览照片时,点击切换到下一张照片

长按2秒返回退出
关机按住接USB进入烧录模式
复位功能待机或工作中同时按电源键和拍摄键,设备断电复位关机


注意:在不使用屏时,可通过配置文件修改设置参数。将配置文件“CameraConfig.ini”放入TF卡根目录下,可以在配置文件中修改相应的功能选项。修改后请保存,修改后的参数需开机再关机,再次开机即可生效。
