一、产品概述


本产品搭载IP1001M网口芯片,支持扩展网口接口,支持PWM、串口、喇叭、麦克风等接口。板框尺寸为38*38mm,必须配合本公司的指定摄像头主板使用,此产品不可单独独立工作。


ABUIABACGAAggqiQkgYo9o_zSzC0FDi0FA        ABUIABACGAAgi6iQkgYo9NDHrAcw4hE44hE





二、规格参数


项目参数说明项目参数说明
产品名称G1-N-V4.0 PCBA(IP1001M网口芯片)规格型号G1-N-V4.0
硬件版本G1-N-V4.0网口芯片IP1001M
传输速率100M

串口/Uart

RX3,TX3,GND
LED指示灯网络工作状态红色指示灯PWMPWM0,PWM1

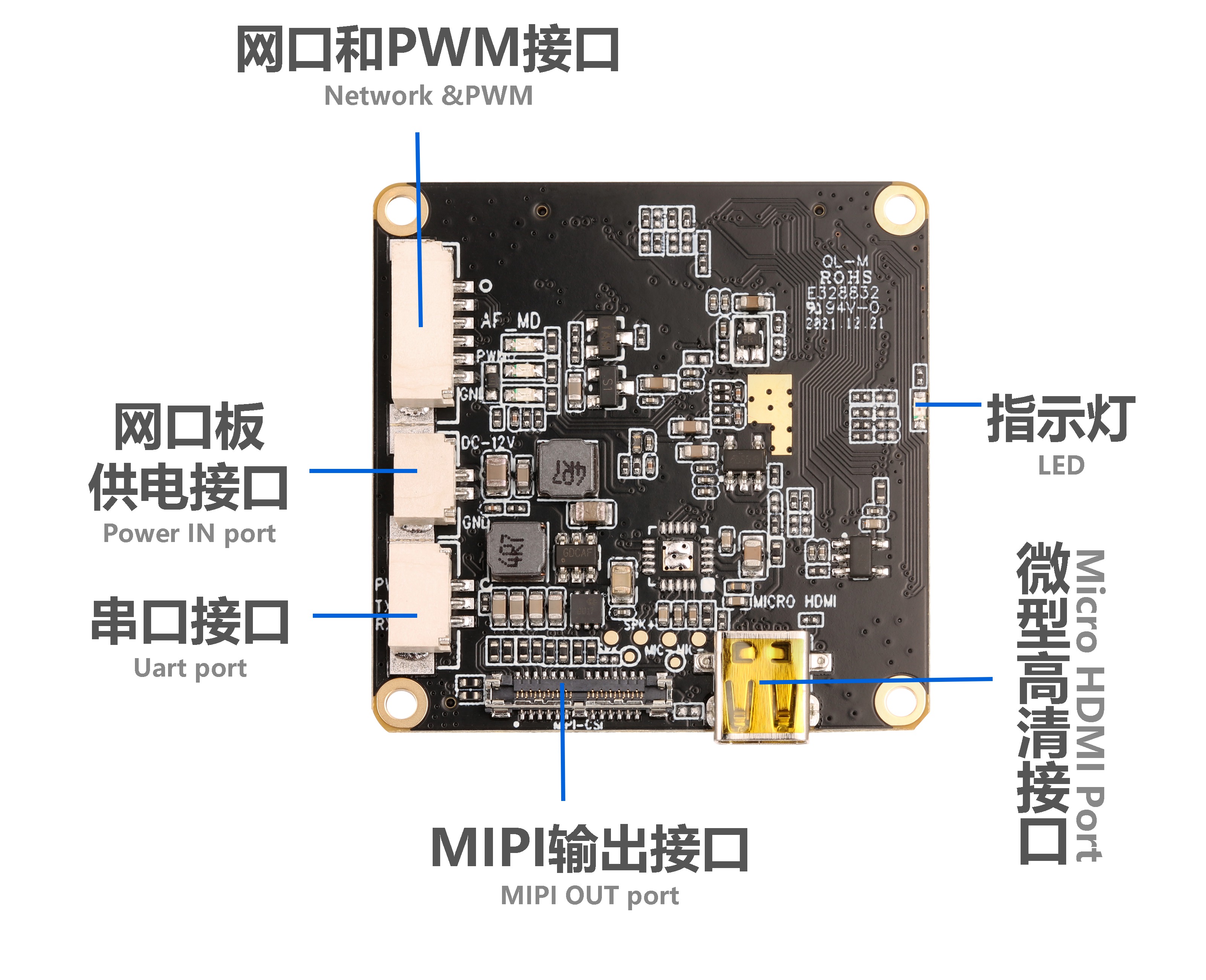

三、硬件接口功能说明

ABUIABACGAAggKGQkgYox97wmAEwxBM4xBM

ABUIABACGAAghKGQkgYogIPmzwUwgBk4qBQ


网口接口定义:

ABUIABACGAAgjKGQkgYo8MKtNjC4FzjcCw

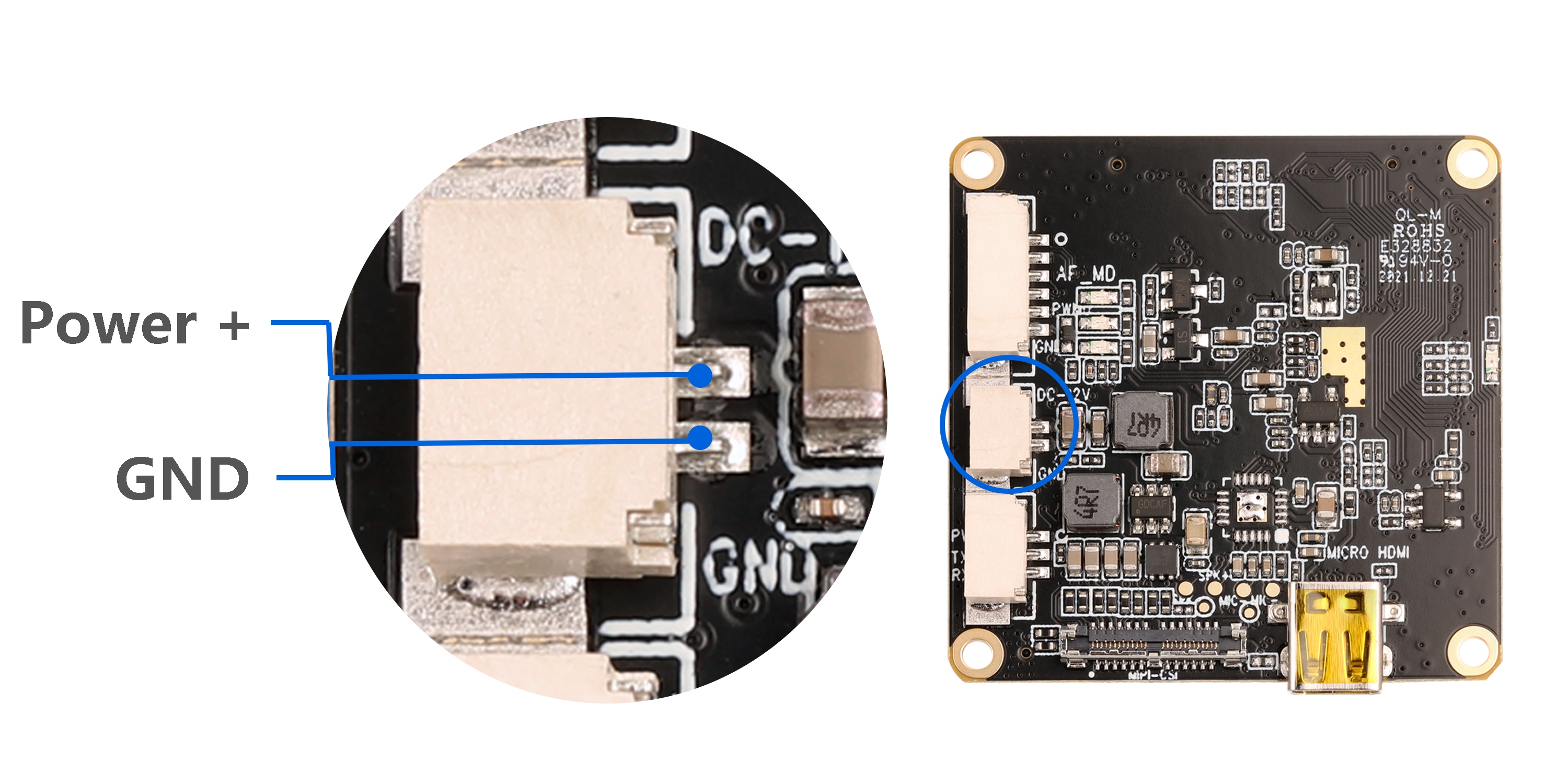

网口板供电接口定义:

注意:搭配G1主板使用,除云台模组的其它型号相机,该接口支持 5V~12V 之间供电,使相机自动开机。

特别注意:搭配G1主板使用,使用云台模组相机时,主板电池端接口必须供电(6.6(低电临 界值)V~8.8V 之间),在使用另一路给网口板 2Pin 供电(5.5V~8V 之间),可使云台相机自动开机。


摄像头 网口板

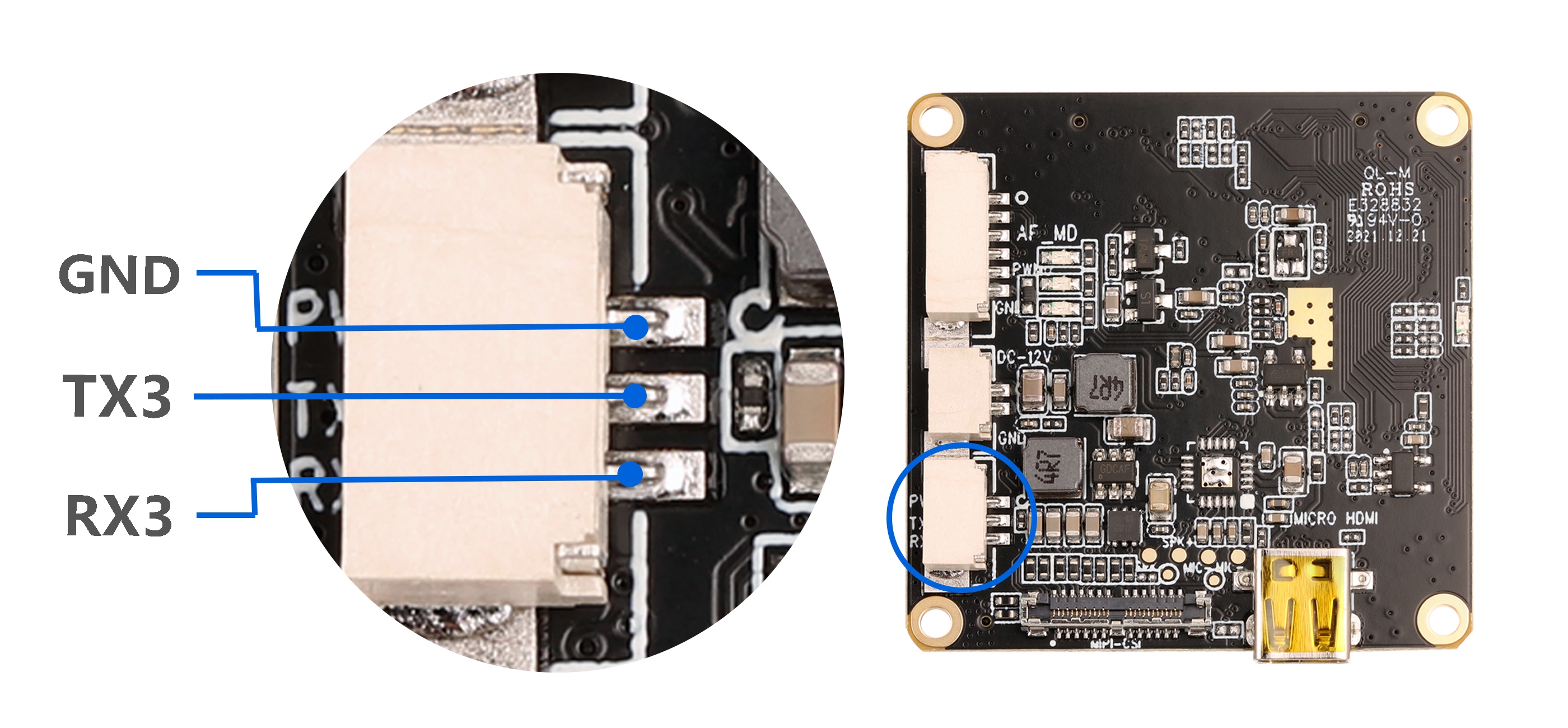

串口(Uart3)接口定义:

摄像头 网口板
